Cloison ondulée de vraquier

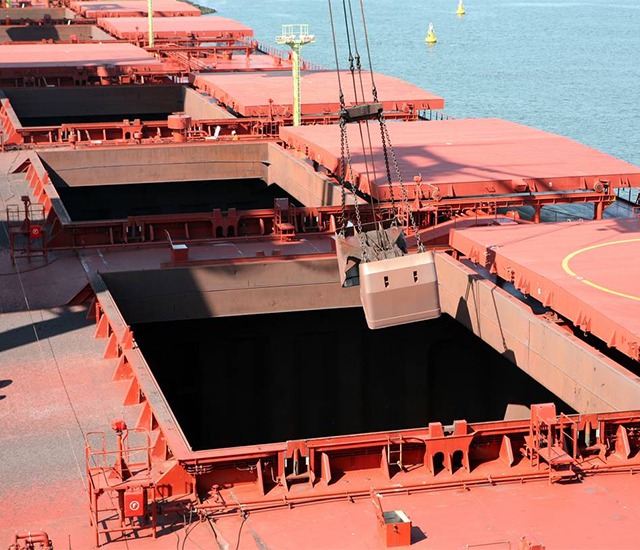

les cloisons transversales de forme brute sont couramment utilisées sur vraquier.Les barres rainurées de la cloison ondulée se trouvent dans le sens de la profondeur du navire, ce qui signifie que la rainure est verticale.Si la cale est remplie de marchandises en vrac, telles que du charbon, du sable minéral, des engrais en vrac et d'autres particules plus petites, ce type de cloison n'entraînera non seulement aucune perte d'espace, mais aussi, parce qu'il s'agit d'une rainure verticale, le chargement et le déchargement des marchandises en vrac dans la soute est très simple et pratique.

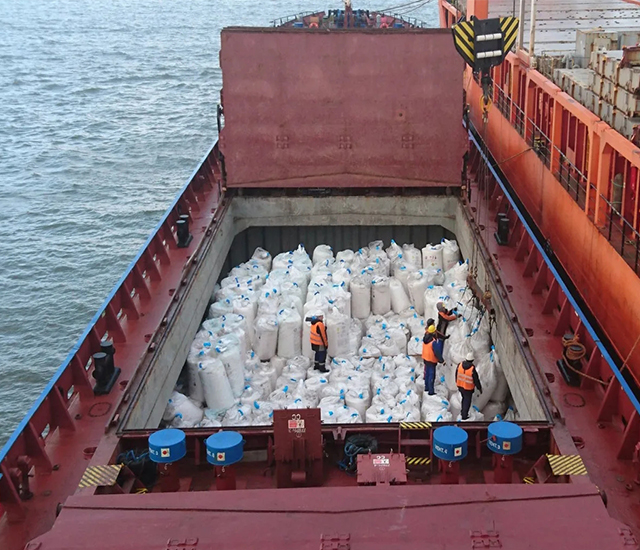

Si la soute contient divers articles, tels que des marchandises en sac, de l'acier laminé, de grandes boîtes et d'autres marchandises emballées de plus grandes dimensions, ce type de cloison entraînera une certaine perte d'espace.Les vraquiers sont naturellement utilisés pour le chargement de marchandises en vrac, les cloisons ondulées sont donc très appropriées pour une utilisation sur vraquier.Cet article présentera la structure de la cloison ondulée pour vraquier.

Structures de cloisons ondulées pour vraquiers

Les cloisons ondulées des vraquiers sont constituées de plaques d'acier embouties, avec leurs plis de cloison ondulée pour remplacer le rôle de matériau de renforcement.Par rapport à la cloison plate, l'avantage de la cloison rainurée est qu'à condition d'assurer la même résistance, elle peut réduire le poids de la structure et économiser de l'acier.En même temps, grâce à l'élimination du renfort et de sa plaque coudée, réduisant ainsi la charge de travail d'assemblage et de soudage.En vraquier, il est plus pratique de dégager la cale et favorable pour éviter la corrosion.les cloisons ondulées sont principalement utilisées dans vraquier.

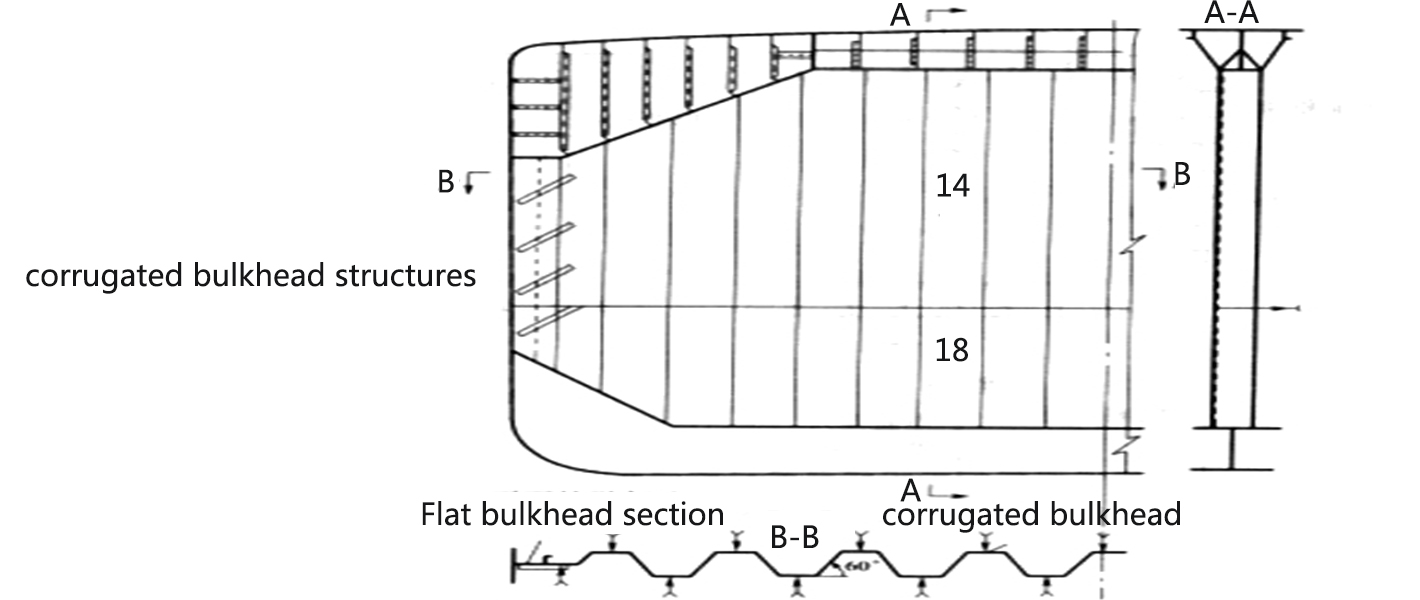

Les formes de profil de vraquier les cloisons ondulées, comme le montre la figure, sont triangulaires, rectangulaires, trapézoïdales, courbes, etc., parmi lesquelles le profil trapézoïdal est le plus largement utilisé.

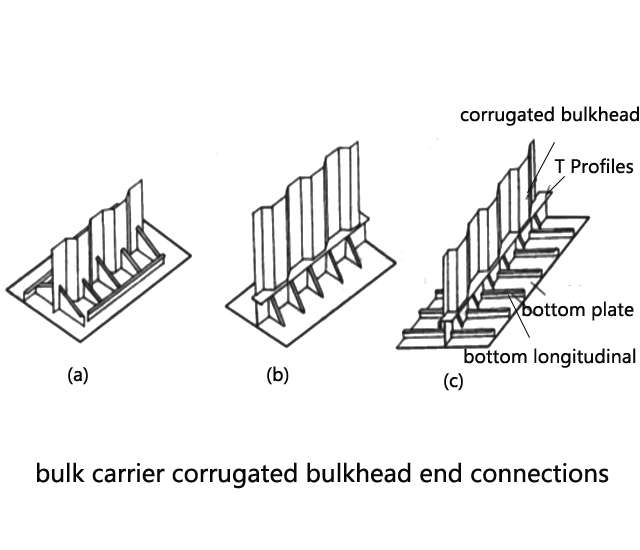

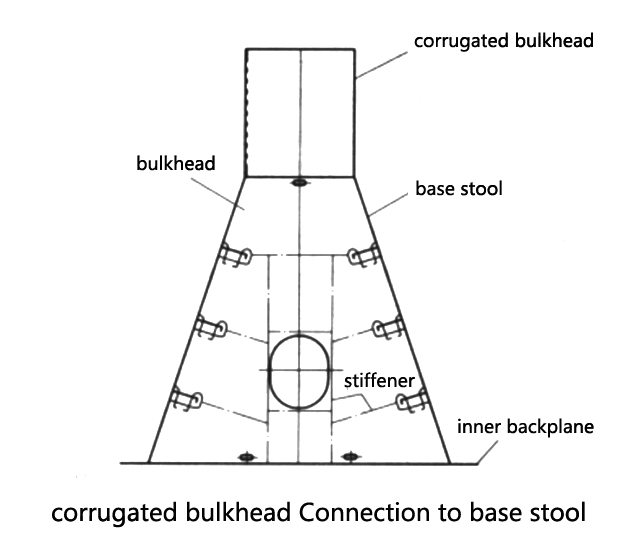

Les extrémités de la cloison ondulée pour vraquier peut également être soudé directement au fond et au pont du navire, ou le corps fendu peut être monté sur un panneau de profil en T, comme indiqué sur la figure.Parfois, les cloisons transversales à fentes verticales sont dotées de bancs supérieur et inférieur aux extrémités supérieure et inférieure. Normalement, la hauteur du tabouret inférieur n'est pas inférieure à 3 fois la profondeur de la fente et la largeur du fond n'est pas inférieure à 2,5 fois. la profondeur moyenne de la fente.La hauteur du tabouret supérieur doit normalement être 2 à 3 fois la profondeur de la fente, tandis que la hauteur du tabouret supérieur rectangulaire est normalement 2 fois la profondeur de la fente, mais doit être supérieure à la hauteur de la poutre solide du pont.La largeur du plateau inférieur du banc supérieur est généralement égale à la largeur du plateau supérieur du banc inférieur.La disposition des composants internes du banc supérieur est similaire à celle du banc inférieur, c'est une sorte de structure en caisson avec des cloisons internes et des matériaux de renforcement, mais le banc supérieur pour résister à la charge est plus petit, les dimensions externes que le banc inférieur sont plus petites et son intérieur composants à la disposition verticale pour en savoir plus.

Cconclure

Les cloisons ondulées des vraquiers ne sont pas non plus pressées à partir d’une seule tôle d’acier, mais sont fabriquées en assemblant plusieurs tôles d’acier.Au cours du processus de fabrication, des fissures apparaissent souvent sur le côté tendu de la plaque d'acier, alors que ce n'est généralement pas le cas sur le côté compressif.Quel que soit le vraquier la connexion de l'âme de cloison ondulée et de la plaque d'aile, ou le rayon de courbure, la soudure courbant un endroit plus grand, sont relativement faciles à fissurer ou à ouvrir le lieu de soudure.
