La rentabilité et la sécurité des opérations des chars de débarquement dépendent entièrement d’une utilisation précise de la capacité. Opérer dans des environnements en eaux peu profondes, des ports austères et des têtes de pont non améliorées ne laisse aucune marge d’erreur. Un mauvais calcul de la capacité de chargement de votre navire LCT entraîne de graves risques opérationnels. La surestimation des limites de charge utile entraîne un échouement catastrophique, une défaillance structurelle de la coque ou des violations immédiates de la société de classification. Sous-estimer le véritable potentiel de transport de votre navire entraîne des voyages inutiles, une consommation de carburant inefficace et un retour sur investissement considérablement réduit.
Les architectes navals s"appuient sur un cadre technique strict pour déterminer la véritable capacité opérationnelle. Ce processus va bien au-delà du déplacement théorique. Il s’applique à la charge utile nette réelle qu’un navire peut transporter en toute sécurité dans des conditions environnementales spécifiques. Comprendre cette transition mathématique du tonnage brut à l"espace de pont utilisable permet aux exploitants de flotte d"évaluer de manière critique les spécifications des navires avant l"achat. En maîtrisant ces calculs, les opérateurs garantissent que leur logistique maritime lourde reste conforme et hautement efficace.
Établir la véritable capacité de charge d"un navire nécessite d"éliminer la terminologie marketing et de se concentrer sur la physique structurelle. La base de ce calcul commence par le poids du bateau-lège. Le poids du navire lège représente la masse de base absolue du navire à sa sortie du chantier naval. Il comprend la coque en acier, les machines de propulsion, l"équipement standard, le système hydraulique à rampe fixe et les générateurs installés en permanence. Il exclut strictement toute cargaison, carburant, eau de ballast, équipage ou provisions. Connaître le poids du navire lège est obligatoire car chaque calcul de capacité ultérieur s"appuie sur ce nombre statique.
Le tonnage en poids mort (DWT) est souvent compris à tort comme la limite totale de fret. En réalité, le DWT définit le poids maximum absolu que le navire peut transporter en toute sécurité avant de submerger sa ligne de charge réglementaire. DWT englobe tout ce qui est ajouté au bateau-phare. Pour extraire la capacité de chargement nette réelle, les architectes navals et les arrimeurs utilisent une formule de déduction simple. Vous devez soustraire tous les consommables opérationnels du DWT. Les consommables comprennent le diesel marin dans les soutes, l"eau douce pour l"équipage, l"eau de ballast nécessaire pour maintenir l"immersion de l"hélice, les membres de l"équipage et les provisions quotidiennes. Ce n"est qu"après avoir soustrait ces nécessités opérationnelles que vous arrivez à la véritable capacité de charge utile disponible pour le fret facturable.
Pour calculer votre charge utile nette réelle pour un voyage spécifique, suivez ces étapes opérationnelles standard :
L"empreinte physique dicte souvent les limites de chargement bien avant qu"un navire n"atteigne son seuil DWT maximum. Cela introduit la dynamique entre la capacité volumétrique et la capacité pondérale. Les marchandises Ro-Ro (Roll-on/Roll-off), les lourdes pelles sur chenilles et les structures de construction modulaires consomment d"énormes quantités d"espace sur le pont. Les opérateurs font souvent l"expérience du « cubage ». Cela se produit lorsque le pont est entièrement rempli d"équipements ou de conteneurs d"expédition vides, mais que le navire reste des centaines de tonnes en dessous de sa limite de poids. Évaluer la superficie du pont en fonction du tonnage est une exigence essentielle pour une planification logistique précise.
Les équipes d’approvisionnement doivent interpréter soigneusement les fiches techniques standard pour éviter des erreurs de calcul coûteuses. L’examen des spécifications techniques des navires LCT nécessite de faire la distinction entre le tonnage brut (GT) et le DWT. GT mesure le volume interne clos. Les autorités portuaires utilisent le GT pour la taxation, et les États du pavillon l'utilisent pour la réglementation des effectifs. Le DWT mesure la capacité de charge réelle. Confondre ces deux métriques conduit à acquérir un navire fondamentalement inadapté aux opérations de transport lourd envisagées.
| Définition | des mesures | Impact sur les opérations sur le terrain |
|---|---|---|
| Poids du bateau-léger | Poids de base du navire vide (coque, moteurs, engins fixes). | Sert de point zéro pour tous les calculs de stabilité et de déplacement. |
| Tonnage de port en lourd (DWT) | Poids total que le navire peut transporter (cargaison + carburant + eau + équipage). | Définit la limite de poids maximale légale avant que la ligne de charge ne soit immergée. |
| Capacité de chargement nette | DWT moins tous les consommables opérationnels et le ballast. | Le poids réel du fret facturable que le navire peut transporter par voyage. |
| Tonnage brut (GT) | Mesure du volume interne total clos. | Détermine les droits de port, les règles de sécurité et les exigences de certification de l"équipage. |
Le cœur de l"estimation de la capacité maritime repose sur le principe d"Archimède. Un bateau flottant sur l’eau déplace un volume d’eau égal à son propre poids. Les architectes navals calculent le volume exact d"eau déplacé au tirant d"eau maximum autorisé pour déterminer le déplacement total du navire. Le déplacement total moins le poids du bateau-lège est égal au DWT. Ces projets de calcul doivent tenir compte des variations de densité de l’eau. L"eau salée a une densité de 1,025, tandis que l"eau douce est de 1,000. L"eau salée offre plus de flottabilité. Un LCT sera placé plus bas dans une rivière d’eau douce qu’en haute mer, transportant exactement la même charge utile. Les arrimeurs doivent ajuster leurs limites de fret en fonction de la densité de l"eau au port de destination.
La gestion de la stabilité dicte la manière dont cette charge utile peut être répartie sur le pont. La logistique maritime lourde nécessite un contrôle précis du centre de gravité vertical (VCG) et du centre de gravité longitudinal (LCG). VCG détermine le levier de redressement du navire. Il s"agit de la capacité du navire à revenir en position verticale après avoir roulé dans une vague. Le chargement de bâtiments modulaires lourds ou l"empilage de conteneurs en hauteur sur le pont soulève le VCG. Un VCG élevé réduit le moment de redressement et augmente le risque de chavirage. LCG dicte l"assiette du navire. Une mauvaise répartition longitudinale du poids pousse la proue trop profondément, empêchant un échouage réussi. Alternativement, cela soulève la poupe, exposant les hélices et réduisant l’efficacité de la direction.
Les opérations Ro-Ro introduisent des forces dynamiques extrêmes. Conduire un véhicule à chenilles de 50 tonnes sur la rampe d"étrave fait instantanément avancer le LCG. À mesure que le véhicule recule, le centre de gravité change continuellement. Les architectes navals utilisent des logiciels de calcul de charge standard comme GHS, Maxsurf ou NAPA pour simuler ces conditions de charge dynamique. Ces programmes génèrent des livrets de stabilité complets. Les opérateurs utilisent ces livrets pour vérifier que les dispositions spécifiques du fret maintiennent une répartition sûre du poids tout au long de la séquence de chargement et du voyage ultérieur.
La capacité juridique est finalement renforcée par la certification des lignes de charge. La ligne Plimsoll, soudée directement sur la coque, marque visuellement le tirant d"eau maximum légal. Les sociétés de classification telles que ABS, Bureau Veritas ou DNV imposent ces limites sur la base d"évaluations rigoureuses de l"intégrité structurelle. La ligne de charge garantit que le navire conserve un franc-bord suffisant. Le franc-bord est la distance entre la ligne de flottaison et le pont principal. Le maintien d"un franc-bord adéquat est obligatoire pour survivre à l"action dynamique des vagues et aux événements météorologiques sans prendre l"eau par la proue.
Opérer dans des archipels, des réseaux fluviaux et des régions côtières isolées nécessite des formes de coque hautement spécialisées. Une barge cargo LCT de 1 000 DWT est conçue spécifiquement pour le transport inter-îles et l'échouage sur des rivages totalement non préparés. Dans cette catégorie de poids, la capacité est rarement limitée par la résistance structurelle de l'acier. Les limites de charge utile sont presque entièrement dictées par les restrictions de tirant d'eau et les pentes du rivage.
Pour accéder aux plages non aménagées, le navire doit maintenir un tirant d"eau ultra-faible, souvent inférieur à 2,5 mètres. En chargeant complètement le navire à son DWT maximum, le tirant d"eau est trop profond pour dégager les récifs côtiers ou les bancs de sable des rivières. Les opérateurs exploitent fréquemment ces navires à 70 % à 80 % de leur capacité de poids maximale. Cela garantit que la proue monte suffisamment haut sur le rivage pour un déploiement sûr de la rampe. La capacité volumétrique est ici hautement prioritaire. Ces navires transportent des charges distribuées telles que des matériaux de construction, des petits véhicules utilitaires et de l"aide humanitaire palettisée, qui occupent de l"espace sur le pont bien avant d"atteindre la limite de tonnage.
Les opérations régionales de logistique et de soutien minier exigent un équilibre entre le volume de charge utile et la capacité en eau libre. Une barge cargo LCT de 5 000 DWT sert de bête de somme pour le transport de camions-bennes miniers lourds, de granulats bruts en vrac et d'infrastructures modulaires de taille moyenne. Cette classe nécessite un espace de pont important tout en maintenant des exigences de tirant d'eau modérées pour accéder aux ports commerciaux secondaires.
L"estimation de la capacité d"un navire de 5 000 DWT implique une planification complexe de charges utiles mixtes. Les opérateurs équilibrent les charges lourdes concentrées, comme les excavatrices de 80 tonnes, avec des charges en vrac réparties, comme le sable ou le gravier. L’efficacité énergétique devient un facteur majeur à cette échelle. Le fait de transporter un tonnage maximum augmente considérablement la traînée hydrodynamique. Les gestionnaires de flotte calculent la vitesse économique optimale en fonction du poids de la charge utile. Ils choisissent souvent de charger légèrement en dessous de la capacité maximale pour obtenir de meilleurs taux de consommation de carburant sur les itinéraires de transit régionaux plus longs, économisant ainsi des milliers de dollars en coûts de diesel par voyage.

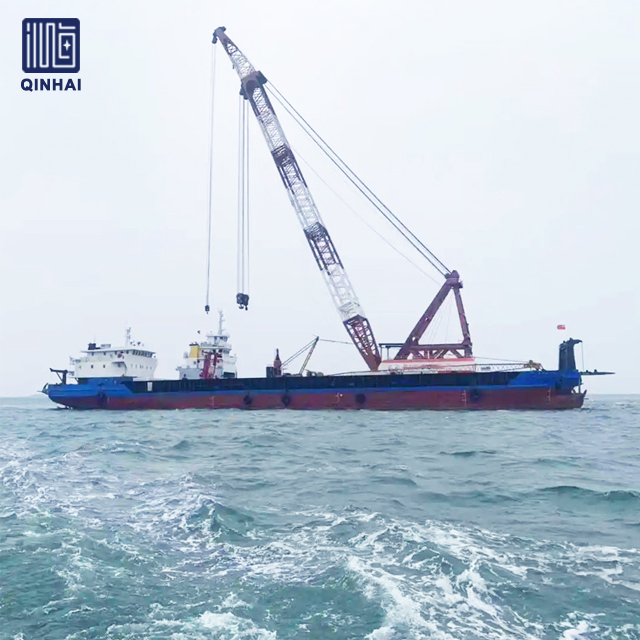

Les grandes constructions offshore et le transport international de modules lourds nécessitent des plates-formes structurelles massives. Un navire LCT de 20 000 DWT avec grue fonctionne sous des contraintes de capacité totalement différentes de celles de ses homologues plus petits. L'intégration de grues sur socle pour charges lourdes introduit des forces dynamiques extrêmes dans les états de mer en haute mer. La masse même de la charge utile nécessite une gestion avancée et continue de la stabilité.
Lors de l"utilisation d"une grue en mer, le centre de gravité du navire se déplace considérablement à mesure que la charge bascule vers l"extérieur. Pour éviter le chavirage, le navire utilise des systèmes anti-gîte actifs et des transferts massifs d"eau de ballast. Le poids du lest requis pour contrer le moment opérationnel de la grue soustrait directement la capacité de chargement nette disponible. La résistance localisée du pont doit être fortement renforcée avec des tôles d"acier plus épaisses et une charpente interne plus serrée. Ce renfort prend en charge le chargement ponctuel extrême de modules de compression de gaz offshore de 500 tonnes ou d"équipements sous-marins lourds.
La capacité théorique indiquée sur une fiche technique correspond rarement aux limites opérationnelles réelles. L"intégration de machines de pont lourdes modifie fondamentalement le potentiel de charge utile du navire. L"installation d"une grue sur socle robuste, de treuils de manutention d"ancres massifs ou d"un système hydraulique de rampe spécialisé augmente le poids du navire lège. Chaque tonne d"équipement boulonnée en permanence sur le pont représente une tonne soustraite du DWT net disponible pour payer la cargaison. Les opérateurs mettent en balance l’utilité des capacités d’autochargement et la perte permanente de capacité de fret.
Les limites de charge sur le pont constituent un goulot d"étranglement important pour le transport de machines lourdes. Même si un navire dispose de 2 000 tonnes de DWT restant, la cargaison ne peut pas être chargée si son poids concentré dépasse la résistance structurelle localisée du bordé de pont. La résistance du pont est mesurée en tonnes par mètre carré (tonnes/m²). Un tablier standard supporte 5 tonnes/m², tandis qu"un tablier renforcé pour charges lourdes supporte 15 tonnes/m². Les machines à chenilles en acier exercent des charges ponctuelles massives par rapport aux véhicules sur pneus en caoutchouc. Les arrimeurs doivent utiliser du bois de calage lourd pour répartir le poids des grues sur chenilles sur plusieurs cadres de pont. De même, la rampe d"étrave a des limites strictes de charge par essieu. Si une remorque de transport spécialisé dépasse les charnières structurelles de la rampe, la cargaison ne pourra pas être chargée, quelle que soit la flottabilité globale du navire.
La cinématique d’échouage influence fortement les stratégies de chargement. L"angle de la plage dicte le tirant d"eau maximum autorisé à la proue. Une plage escarpée de 1:10 permet à un navire lourdement chargé de laisser tomber sa rampe directement sur la terre ferme. Une faible pente de 1:50 oblige le navire à s"échouer beaucoup plus loin. Pour réussir le déploiement de la rampe sur une faible pente, l"opérateur doit alléger considérablement la charge de chargement avant. Cela réduit artificiellement la capacité utilisable du navire pour ce voyage spécifique.
Les besoins en eau de ballast érodent encore davantage la capacité nette. Le transport de structures modulaires très lourdes ou de marchandises Ro-Ro inégalement réparties compromet la stabilité. Pour abaisser le VCG et maintenir un levier de redressement sûr, le navire prend des centaines de tonnes d"eau de ballast. Ce poids de ballast compte dans le DWT total. Des arrangements de fret mal planifiés nécessitent davantage de ballast, ce qui réduit directement la quantité de fret que le navire peut légalement transporter.
La capacité théorique est fréquemment réduite en fonction des états de mer anticipés. Les forces dynamiques dues à l’action agressive des vagues multiplient les contraintes sur la coque et les arrimages de la cargaison. Les sociétés de classification et les experts en garantie maritime imposent des charges utiles inférieures lors des transits par mauvais temps. Le maintien de marges de sécurité structurelles strictes en haute mer nécessite de sacrifier le poids de la cargaison pour garantir que le navire conserve un franc-bord et une stabilité dynamique suffisants.
| Facteur opérationnel | Effet sur le navire | Impact sur la capacité nette |
|---|---|---|
| Machinerie de pont lourde | Augmente le poids du bateau-léger de façon permanente. | Réduit directement le DWT disponible pour le fret. |
| Dégradés de rivage peu profonds | Force le navire à s’échouer plus loin du rivage. | Nécessite un chargement avant plus léger, réduisant ainsi la charge utile totale. |
| Cargaison à VCG élevé | Réduit le moment de redressement et la stabilité. | Nécessite une forte consommation d’eau de ballast, rongeant le DWT. |
| États de mer agitée | Augmente la contrainte dynamique sur la coque et les saisines. | Force le déclassement de la charge utile pour maintenir un franc-bord sûr. |
L’achat d’un navire standard oblige les opérateurs à compromettre leur efficacité logistique. Le partenariat avec un fabricant de navires LCT personnalisé permet aux équipes d'approvisionnement de concevoir une coque autour d'un profil opérationnel très spécifique. Les constructions personnalisées garantissent que le bordé du pont correspond aux poids exacts des essieux du véhicule, que le tirant d'eau s'aligne sur les limites spécifiques de l'itinéraire fluvial et que la géométrie de la proue correspond aux pentes locales du rivage. Cette ingénierie ciblée évite la sous-utilisation chronique de la capacité qui affecte la conception générique des navires.
La conception de la coque nécessite un équilibre entre capacité, vitesse et efficacité énergétique. Une coque plus large et plus plate maximise l"espace utilisable sur le pont et la flottabilité en eau peu profonde. Cette géométrie est idéale pour les marchandises Ro-Ro à grand volume. Cependant, cette forme en forme de barge augmente considérablement la traînée hydrodynamique. Le navire a besoin de plus de puissance moteur pour se déplacer sur l’eau, ce qui réduit la vitesse et augmente la consommation quotidienne de carburant. Les architectes navals optimisent le coefficient de bloc pour trouver le compromis parfait entre transporter un tonnage maximal et maintenir des vitesses de transit économiques.
La conformité réglementaire a un impact direct sur l’ingénierie des capacités. Les réglementations environnementales modernes, telles que l’Energy Efficiency Design Index (EEDI), imposent des normes d’émissions plus strictes. Le respect de ces réglementations dicte la sélection du moteur et limite la puissance maximale sur l"arbre. Si un navire n’a pas la puissance suffisante pour atteindre ses objectifs en matière d’émissions, il a du mal à manœuvrer en toute sécurité lorsqu’il est à pleine charge face aux forts courants fluviaux ou aux courants de marée. Les fabricants sur mesure s"adaptent à ces réglementations en optimisant les lignes de coque et en sélectionnant des systèmes de propulsion à haut rendement qui maintiennent les marges de sécurité sans sacrifier le DWT.
L’atténuation des risques liés à l’approvisionnement nécessite une vérification technique rigoureuse avant de finaliser tout contrat de chantier naval. Les acheteurs doivent suivre un processus strict de validation technique :
Ignorer ces vérifications techniques aboutit à la réception d"un navire qui répond techniquement aux exigences DWT mais qui tombe en panne structurellement lors des opérations de chargement réelles.
R : Le tonnage en lourd (DWT) est le poids maximum absolu qu"un navire peut transporter en toute sécurité, y compris la cargaison, le carburant, l"eau douce, le ballast, l"équipage et les provisions. La capacité de chargement nette est le poids réel disponible pour le fret. Pour trouver la capacité nette, vous soustrayez le poids de tous les consommables opérationnels et du ballast nécessaire du DWT total.
R : Oui. C"est ce qu"on appelle le « cubage ». La capacité volumétrique est souvent épuisée avant que les limites de poids ne soient atteintes, en particulier lors du transport de véhicules Roll-on/Roll-off, de conteneurs d"expédition vides ou de structures de construction modulaires. Le pont devient physiquement plein, mais le navire reste bien en dessous de son tirant d"eau structurel maximum.
R : L"installation d"une grue réduit directement la capacité de chargement nette du navire. Le poids statique du socle de la grue, de la flèche et du système hydraulique est ajouté en permanence au poids du bateau lège, soustrait du DWT disponible. Le fonctionnement de la grue nécessite également de prélever de l"eau de ballast importante pour contrer le moment de levage, ce qui réduit encore davantage la capacité de transport utilisable.
R : La capacité de charge du pont dépend fortement de la classe du navire et de la charpente structurelle. Les LCT standard présentent généralement une résistance de pont comprise entre 5 et 7 tonnes par mètre carré. Les LCT robustes conçus pour les modules offshore ou les équipements miniers sont dotés de ponts renforcés capables de supporter 10 à 15 tonnes par mètre carré.
R : Non. Un navire de 5 000 DWT ne peut pas transporter 5 000 tonnes de fret. Vous devez déduire le poids du carburant diesel marin, de l"eau douce, de l"équipage, des provisions et de toute eau de ballast requise. En fonction de la longueur du voyage et des exigences de stabilité, la capacité de chargement nette réelle se situera probablement entre 4 500 et 4 700 tonnes.
R : La rampe d"étrave constitue le principal goulot d"étranglement de chargement. Même si le navire dispose de milliers de tonnes de DWT disponible, la cargaison ne peut pas être chargée si le poids par essieu d"un véhicule dépasse les limites structurelles des charnières ou du bordé de la rampe. La capacité de la rampe dicte la charge concentrée maximale qui peut passer du rivage au navire.
